OpenGL в Delphi

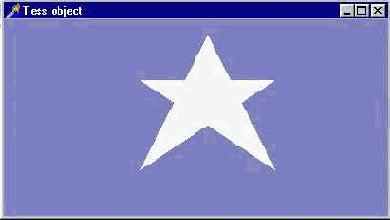

Звездочка построена по координатам пяти вершин




На первый взгляд вам может показаться, что этот пример проще предыдущего, однако это не так: звездочка задана координатами пяти вершин, перечисляемых в том порядке, в котором обычно дети рисуют пятиконечные звезды. Мне пришлось изрядно потрудиться, чтобы этот пример заработал.
Если попытаться в предыдущем примере задать вершины звезды именно по такому принципу, мы получим сообщение об ошибке "требуется составной ответный вызов" (на русском). To есть серверу надо подсказать, как обрабатывать ситуации с пересечениями границ контура.
Почерпнув всю требуемую информацию из файла справки, я написал следующую процедуру и задал ее адрес для вызова обработчика пересечения:

gluTessCallback(tobj, GLU_TESS_COMBTNE, @combineCallback);

Для того чтобы заполнить внутренности фигуры, я использовал команду. позволяющую определять свойства мозаичного объекта:

gluTessPropertyCall, GLU_TESS_WINDING R'JLE, GLU_TESS_WINDING POSlTIVE);

Обратите внимание, что значение первой символической константы в программе переопределено, в файле opengl. pas это значение задано неверно.
Предоставляю вам еще один пример на эту тему, проект из подкаталога Ex62. Не стану разбирать этот пример, чтобы не испугать начинающих Если он вам покажется трудным, можете отложить его подробное изучение на потом - до того момента, когда вы будете чувствовать себя с OpenGL совсем уверенно.
По ходу подготовки этого примера я обнаружил массу ошибок все в том же заголовочном файле, так что мне самому он дался очень тяжело.
